NDK再创新高,于普通SPXO晶振上实现差分输出逻辑
来源：http://m.hneyq.com 作者：亿金电子 2020年05月28
NDK再创新高,于普通SPXO晶振上实现差分输出逻辑

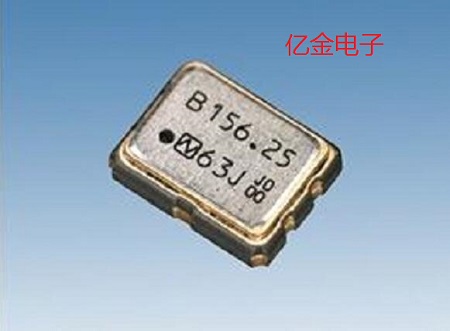

创新才能立足,这是亘古不变的道理.之前有一家倒闭的通信设备制造倒闭,该公司生产的产品居然是多年前的产品,可见从未进行过技术革新,最终负债累累.这对石英晶振行业来说也是一样的,如果不能跟上应用市场的需求,最终也难逃被’制裁’的命运,由于电子产品在疯狂且快速的发展,各大晶振厂家也在不断的更新产品制造技术.就在前段时间, NDK再创新高,于普通SPXO晶振上实现差分输出逻辑,型号为NP3225SBB,性能比肩压控晶振,温补晶振等高级有源晶振.
.jpg "日本NDK晶振厂商,差分输出振荡器,普通SPXO晶振")
为什么说在普通有源晶振上使用LVDS输出方式是一种产品性能更新呢?在普通的有源晶振上旺旺具备的性能仅仅只有轻型,薄型,小型,高精度,高温,高品质,高性能等,虽然说普通有源晶振相较于无源晶振来说性能确实是好了不少,但是相较于一些特殊有源晶振来说就差之甚远了,所以应当提升其性能产品;不仅仅是有源晶振,NDK晶振还出产了一种带低相噪性能的温补晶振.而差分输出往往是差分晶振的专有名词.这款使用差分输出的SPXO晶振的型号是NP3225SBB.
这款晶振具备以下特点:
① 差动输出SPXO.
② 尺寸:3.2×2.5×0.9mm.
③ 电源电压:+2.5V或+3.3V.
④ 输出规格:LVDS.
⑤ 低相位抖动(Typ. 47fs @156.25MHz).
该款有源晶振主要应用于5G兼容设备,汽车CCD相机,图像处理,内存,FPGA,卫星通信和地面数字电视的地面设备,广播设备.
该3225贴片晶振的规格参数表如下:
外观尺寸如下:
.jpg "日本NDK晶振厂商,差分输出振荡器,普通SPXO晶振")

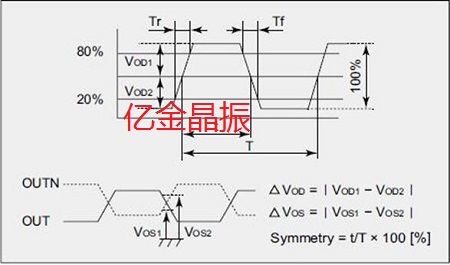

输出波形如下:
.jpg "日本NDK晶振厂商,差分输出振荡器,普通SPXO晶振")
这种使用LVDS作为输出逻辑方式的SPXO晶振相较于一般的有源晶振来说性能更加优越一些,这也是该产品能够应用于5G,车载,卫星等方面的原因.LVDS输出方式本身是只出现在差分晶振上的,它能够使用晶振产品的频率稳定性更高,晶振工作系统也相对比较稳定.这应该算是NDK晶振继发布低相噪温补晶振以来的又一创新.
创新才能立足,这是亘古不变的道理.之前有一家倒闭的通信设备制造倒闭,该公司生产的产品居然是多年前的产品,可见从未进行过技术革新,最终负债累累.这对石英晶振行业来说也是一样的,如果不能跟上应用市场的需求,最终也难逃被’制裁’的命运,由于电子产品在疯狂且快速的发展,各大晶振厂家也在不断的更新产品制造技术.就在前段时间, NDK再创新高,于普通SPXO晶振上实现差分输出逻辑,型号为NP3225SBB,性能比肩压控晶振,温补晶振等高级有源晶振.
这款晶振具备以下特点:
① 差动输出SPXO.
② 尺寸:3.2×2.5×0.9mm.
③ 电源电压:+2.5V或+3.3V.
④ 输出规格:LVDS.
⑤ 低相位抖动(Typ. 47fs @156.25MHz).
该款有源晶振主要应用于5G兼容设备,汽车CCD相机,图像处理,内存,FPGA,卫星通信和地面数字电视的地面设备,广播设备.
该3225贴片晶振的规格参数表如下:
| 额定频率范围 (MHz) | 100～170 | ||
| 尺寸大小 (L×W×H : mm) | 3.2×2.5×0.9 | ||
| 输出规格 | LVDS | ||
| 综合频率允许偏差(*1) | Max. ±50×10-6 | ||
| 工作温度范围 (℃) | -40 to +85 | ||
| 储存温度范围 (℃) | -55 to +125 | ||
| 电源电压 [VCC](V) | +2.5±5 % | +3.3±10 % | |
|
消耗电流 (@ +25°C) |
工作时 (mA) | Max. 40 （STAND-BY=VCC or OPEN, RL=100Ω） | |
| 断开时 (µA) | Max. 30（STAND-BY=GND） | ||
| 输出电压 | VOD1, VOD2 : +0.247～+0.454V （差动输出电压） | ||
| △VOD : Max. 50mV （差动输出电压） | |||
| VOS1, VOS2 : +1.125～+1.375V （差动输出电压） | |||
| △VOS : Max. 50mV （差动输出电压） | |||
| 上升时间 / 下降时间（ns） | Max. 0.4（波形的20～80%） | ||
| 波形对称 (%) | 45 to 55 (波形的50%) | ||
| 输出负载 [RL] （Ω） | 100（差动输出间） | ||
| 起振时间（ms） | Max. 10 | ||
|
相位抖动 (fs) (@+3.3V, +25°C) |
Typ. 47 (156.25MHz) (频率偏移：12kHz～20MHz) |
||
| 规格料号 | NSC5187A | NSC5187B | |
