请把石英晶振频率对号入座
来源：http://m.hneyq.com 作者：yijindz 2012年05月04

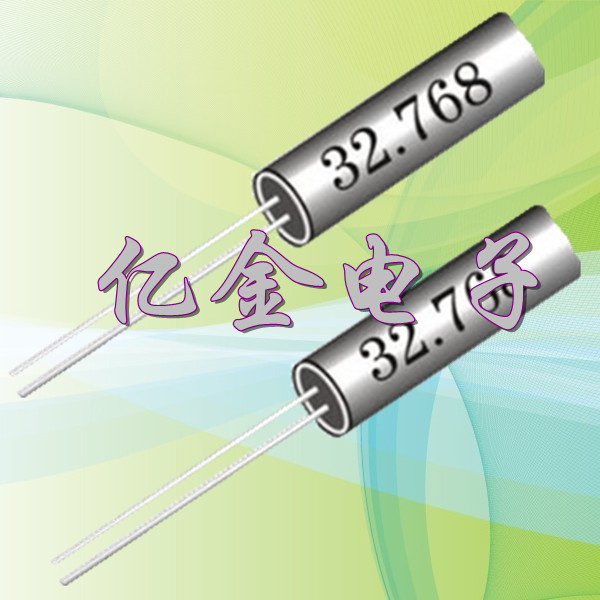

要选择石英晶振就应该知道他的工作频率是多少，部分石英晶振外壳上有标识其频率，然后就是负载电容，它与晶体一起决定负载谐振频率FL的有效外界电容，通常用CO表示，负载电容常规用的8PF、12PF、15PF、20PF、30PF、50PF、100PF，当然得看你电路板适合多少PF才能驱动，其实就是精度PP值产品中PP值也很重要，精度高性能稳定质量也好，比如普遍用到的32.768K圆柱晶振2*6和3*8精度一般有100PP、50PP、20PP、10PP、5PP其中用的比较广泛的就是20PP，因为它的精度适中价格也不高用在产品上大都没问题，这里5PP精度是很高的，如果产品要求很高一般才采用5PP，很多客户选择精度是会看重它的价格，5PP的价格相对其它要贵，为了成本客户一般选择10PP或20PP比较多，当然一些进口产品要求高的还是建议用5PP，工作频率是一般是32.768K也有MHZ看做的是什么产品，如果做普通手表你用个MHZ的与电路板不想匹配这样的话晶振反而不起振.jpg)
。
A、主板主要用到的频率为：14.318MHZ、24576、25MHZ、27MHZ、32.768KHZ
小家电（厨房类等）：4.000KHz,6.000MHz，4.19430MHz，32.768KHz
B、显示器主要用到的频率为：8M/14.31818MHZ、12.000MHZ、24.000MHZ
C、无线电话主要用到的频率为：10.250MHz，10.245MHz，10.240MHz，10.100MHz，13.824MHz，32.768KHz

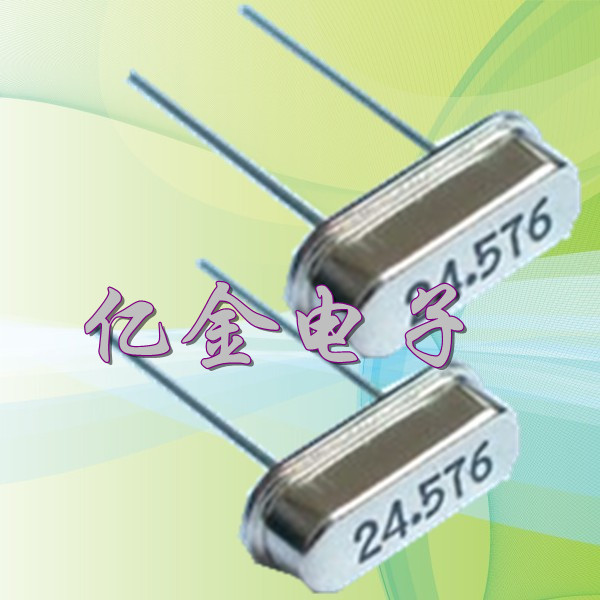

D、一些消费类电子用的到49S比较多频率也有很多
E、电视主要用到的频率为：4.433619MHz，3.579545MHz，12.000MHz。DVD：16.9344MHz,27.000MHz。功放：4.500MHz，7.200MHz，12.288MHz。
F、空调主要用到的频率为：4.194304MHz，4.000MHz。
G、安防类主要用到的频率为：13.560MHz，24.000MHz，12.270MHz
H、汽车电子：油控系统/遥控/GPS/倒车雷达/测试胎压/车载音响等
在选择石英晶振时频率是很重要的部分，当你去购买在不知道频率的情况下，只知道负载电容精度那么我们也不知道你要的是哪个产品，因为每个产品都有很多个频率，频率决定你要的型号搞错了产品就达到理想的效果。
。A、主板主要用到的频率为：14.318MHZ、24576、25MHZ、27MHZ、32.768KHZ
小家电（厨房类等）：4.000KHz,6.000MHz，4.19430MHz，32.768KHz
B、显示器主要用到的频率为：8M/14.31818MHZ、12.000MHZ、24.000MHZ
C、无线电话主要用到的频率为：10.250MHz，10.245MHz，10.240MHz，10.100MHz，13.824MHz，32.768KHz
D、一些消费类电子用的到49S比较多频率也有很多
E、电视主要用到的频率为：4.433619MHz，3.579545MHz，12.000MHz。DVD：16.9344MHz,27.000MHz。功放：4.500MHz，7.200MHz，12.288MHz。
F、空调主要用到的频率为：4.194304MHz，4.000MHz。
G、安防类主要用到的频率为：13.560MHz，24.000MHz，12.270MHz
H、汽车电子：油控系统/遥控/GPS/倒车雷达/测试胎压/车载音响等
在选择石英晶振时频率是很重要的部分，当你去购买在不知道频率的情况下，只知道负载电容精度那么我们也不知道你要的是哪个产品，因为每个产品都有很多个频率，频率决定你要的型号搞错了产品就达到理想的效果。
