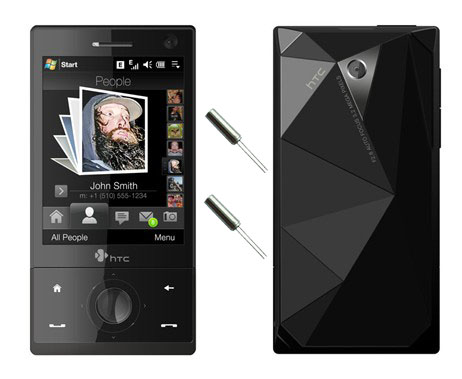

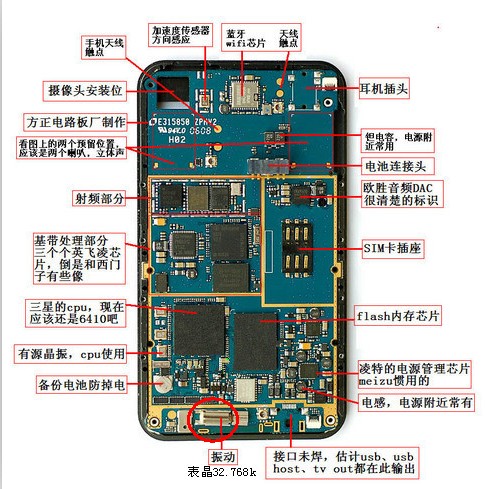

那么有誰知道手機是由什么組成的呢? 根據機型的不同,內部結構也有所不同,必要的配件是聽筒,揚聲器,麥克風,屏幕鍵盤主板以及各個芯片,包括石英晶振、電容電阻、電池.以前的手機集成度不是很高,會分很多的單立元件焊接在主板上,現在的手機把許多零件都集中到每個芯片上.而其中的一顆插件石英晶振(即表晶32.768k)是手機里必不可少的設備,它在手機中起到了關鍵性的作用.讓我們先來了解一下32.768kHz時鐘晶體振蕩器.單位：千赫茲(kHz),它和周圍的一些電阻、電容組成諧振電路,來完成電路所需的工作條件.它的應用極其廣泛,如BP機、MP3、MP4、MP5、對講機、手機、收音機、家電以及DV系列和所有涉及到時鐘控制、單片機控制的電子產品,都能用到表晶32.768k.下面就以手機上的表晶32.768k電路為例.

簡單地向大家介紹一下：
1.從功能上分三種：
(1)用來完成單獨手機部分的工作,絕大部分手機都是1個石英晶振.
(2)用來完成手機兩套CPU、字庫的獨立工作,用2個石英晶體.
(3)用來完成手機部分、PDA部分的工作,用2個石英晶振.例如：A6188、E680等.
比如：MTK雙卡雙待、英飛凌7870加安凱CPU的、雙模手機等
2.從外觀上分三種：
(1)應用廣泛如AD芯片、LG等
(2)應用廣泛如MTK、NOKIA等
(3)應用廣泛如998、E680、E398、NOKIA等
隨著電子通訊產品的快速更新?lián)Q代,手機元器件也越來越小了,集成度也越來越高.第二種又分長短不一樣,后期出的N70、W579的手機,用的就是最短最小的.雖然分類這么多,但原理還都是一樣的,其連線都可以應急使用,不分極性.
3. 在手機手機電路中的重要性
(1)引起的故障
A.不開機：a.無電流反應; b.不復位; c.小電流不開機;
B. 時間快或慢,這是振蕩偏移,所有手機都可以引起;
C. 按鍵失靈;
D. 開機重啟;
E. 開機定板;
(2)損壞的原因
A.多半都是摔的斷裂或者掉腳.
B.不耐高溫,吹件時弄壞的.
(3)測量方法
A.用示波器測晶體兩端波形,IN端波形幅度小,OUT端波形幅度大,調節掃描時間可以看清表晶32.768k的正弦波,有的手機會有衰減,測到又馬上變窄就沒了,也是正常的現象.
B.用萬用表測晶體兩端的阻值,通過有無可以判斷與CPU或電源是否斷線的問題.
(4)維修技巧及注意事項
A.如果測不到要考慮時鐘供電是否給到電源或CPU.
B.更換時注意旁邊的電源或CUP是否帶膠及小件別吹丟了.
C.與表晶32.768k相連的諧振電容及供電電阻十分重要,要注意小心的檢查.    例如：N70的表晶32.768k諧振電容缺任何一個都不能夠開機.
D.表晶32.768k的諧振電容,通常是一對兒、容值一樣大,8P-27P不等.
如果變質則會引起重啟、定板等故障現象.
E.表晶32.768k的相連電阻為10M.例如：三星的50601、50603電源等.壞或斷線會引起不開機、沒有電流反應等現象.
綜上所述表晶32.768k(即石英晶振)在目前的電子產品中起到至關重要的作用,尤其是用于手機的產品上,我們?cè)谑謾C(jī)維修以及分析故障時一定不要忽視這個小件的重要性極其作用.它不僅關系著手機的時間顯示,也關系著手機的開機等等功能,其他的故障現象也很多,簡直是不勝枚舉,例如：會造成鈴聲變調、按鍵反應慢等故障,這些都是與表晶32.768k密不可分的,留意一下會更好.若有需要了解更多表晶32.768k音叉晶振詳情可瀏覽專區：http://m.hneyq.com/gcjz/KHzcrystal.html
