是什么原因导致的石英晶体振荡频率随温度漂移不正常?
使用晶振过程中我们都知道温度漂移会间接影响到晶振的质量问题,那么接下来我们所要探讨的是什么原因导致的石英晶体振荡频率随温度漂移不正常.
石英晶振晶体振荡频率的异常温度特性受这三种因素影响：驱动电平过高、晶体单元的不寻常特征、振荡电路元件温度特性的影响.
1、驱动电平过高
如果驱动电平超过晶振单元规格中的指定值,则可以确认振荡频率的异常温度特性.
它被称为“Dip”或“Activity dip”.驱动电平过高可能会发生这种现象.
如下图所示,AT切割晶体的温度特性通常是平滑的三阶曲线.
如果有活动倾角,振荡频率的温度特性将会失真.为避免发生活动下降,必须降低驱动水平.
AT切割晶体的温度特性呈平滑的三阶曲线图
措施1： 要改变阻尼阻力大
通过改变阻尼电阻,反相放大器的输出幅度衰减,实际驱动电平变低.
通过这种变化,振荡幅度将下降.因此,最好检查振荡裕度是否超过5倍.另外,需要注意晶振晶体的振荡幅度不要变得过小.
措施2： 改变外部负载电容小
通过改变外部负载电容,由于振荡电路的高阻抗,实际驱动电平变低.
在这种情况下,由于负载电容小,实际振荡频率变高.因此,最好检查实际振荡频率是否在您想要的频率范围内.
2、晶体单元的不寻常特征
如果在频率-温度特性的规范范围内,请检查负载谐振频率的温度特性.此测量需要网络分析仪或阻抗分析仪.如果石英晶振晶体单元的特性正常,请检查振荡电路中使用的元件的温度特性.
3、振荡电路元件温度特性的影响
如果外部负载电容或杂散电容因温度变化而改变,则振荡频率将发生变化.请检查它们的温度特性.
使用晶振过程中我们都知道温度漂移会间接影响到晶振的质量问题,那么接下来我们所要探讨的是什么原因导致的石英晶体振荡频率随温度漂移不正常.
石英晶振晶体振荡频率的异常温度特性受这三种因素影响：驱动电平过高、晶体单元的不寻常特征、振荡电路元件温度特性的影响.
1、驱动电平过高
如果驱动电平超过晶振单元规格中的指定值,则可以确认振荡频率的异常温度特性.
它被称为“Dip”或“Activity dip”.驱动电平过高可能会发生这种现象.

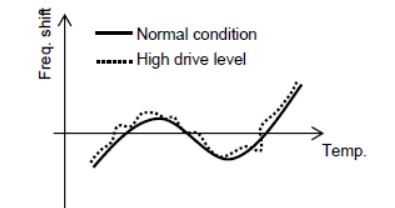

如下图所示,AT切割晶体的温度特性通常是平滑的三阶曲线.
如果有活动倾角,振荡频率的温度特性将会失真.为避免发生活动下降,必须降低驱动水平.
AT切割晶体的温度特性呈平滑的三阶曲线图
措施1： 要改变阻尼阻力大
通过改变阻尼电阻,反相放大器的输出幅度衰减,实际驱动电平变低.
通过这种变化,振荡幅度将下降.因此,最好检查振荡裕度是否超过5倍.另外,需要注意晶振晶体的振荡幅度不要变得过小.
措施2： 改变外部负载电容小
通过改变外部负载电容,由于振荡电路的高阻抗,实际驱动电平变低.
在这种情况下,由于负载电容小,实际振荡频率变高.因此,最好检查实际振荡频率是否在您想要的频率范围内.
2、晶体单元的不寻常特征
如果在频率-温度特性的规范范围内,请检查负载谐振频率的温度特性.此测量需要网络分析仪或阻抗分析仪.如果石英晶振晶体单元的特性正常,请检查振荡电路中使用的元件的温度特性.
3、振荡电路元件温度特性的影响
如果外部负载电容或杂散电容因温度变化而改变,则振荡频率将发生变化.请检查它们的温度特性.
