两脚贴片晶振有没有焊接方向的要求
来源：http://m.hneyq.com 作者：亿金电子 2018年12月06
两脚贴片晶振属于无源晶振,是不是没有极性要求的?有没有焊接方向的要求?
无源晶振表面贴装系列通常分为两脚和四脚两种,两脚贴片晶振焊接呢是没有方向要求,前脚跟后脚一样用的,没有什么极性要求.如果是四脚贴片晶振,只有两个脚作为功能脚,另外两个脚是悬空的.

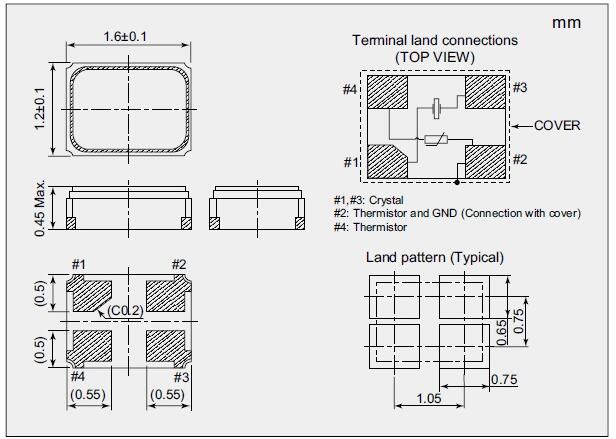

那么四脚无源贴片晶振焊接如何区分脚位呢?首先把四脚贴片晶振分为脚1,脚2,脚3,脚4,为了更方便用户晶振厂家生产晶振时,脚1通常看上去都会有一个缺口,我们知道了脚1就按照顺时针转动的方向数分别为脚2,脚3,脚4,很简单就区分开了.无源贴片晶振的脚1和脚3是用于接地的,也就是说脚2和脚4是没有功能的.
有源晶振焊接如何区分脚位呢?有源晶振在印字上都会有一个小圆点,而这个圆点既可以作为有源晶振的一个辨别,也可以用来区分脚位.晶振印字有点的那一边就是脚1了,与四脚无源贴片晶振同样的道理,顺时针数我们就很清楚的知道哪个是哪个脚了.
