EPSON晶振新推出VG7050CDN压控晶振产品详情须知
来源：http://m.hneyq.com 作者：亿金电子 2018年08月11
VCXO压控晶振是一种电压控制晶体振荡器,其输出频率通过频率控制输入在可变电容元件（例如与负载电容（CL）并联连接的变容二极管）上添加外部控制电压来控制.EPSON晶振新推出VG7050CDN压控晶振产品详情须知,下面由亿金电子爱普生晶振深圳代理商为大家讲解.
| 项目 | 符号 | 规格说明 | 条件 |
| 输出频率范围 | f0 | 85MHzto170MHz | 请联系我们以便获取其它可用频率的相关信息 |
| 电源电压 | VCC | 3.3V±0.165V | |
| 储存温度范围 | T_stg | -55°Cto+125°C | 存储作为单个产品 |
| 工作温度范围 | T_use |
G:-40°Cto+85°C H:-40°Cto+105°C |
|
| 功耗 | ICC | 30mAMax. | CL=15pF |
| 频率稳定度 | f_tol | ±50×10-6Max. | 包括老化10年 |
| 绝对频率控制范围*1 | APR | ±50×10-6Min. | VC=1.65V±1.65V |
| 输入电阻 | Rin | 10MΩMin. | DC级别 |
| 频率变化极 | - | 正极 | VC=0to3.3V |
| 占空比 | SYM | 45%to55% | 50%VCClevel |
| H级别输出电压 | VOH | VCC-0.4VMin. | |
| L级别输出电压 | VOL | 0.4VMax. | |
| 输出负载条件(CMOS) | L_CMOS | 15pFMax. | |
| H级别输入电压 | VIH | 70%VCCMin. | VIH或OPEN:Enable |
| L级别输入电压 | VIL | 30%VCCMax. | VIL或GND:Disable |
| 上升时间/下降时间 | tr/tf | 2nsMax. | 20%VCCto80%VCC级别 |
| 振荡启动时间 | T_str | 10msMax. | 最小电源电压的t是0 |

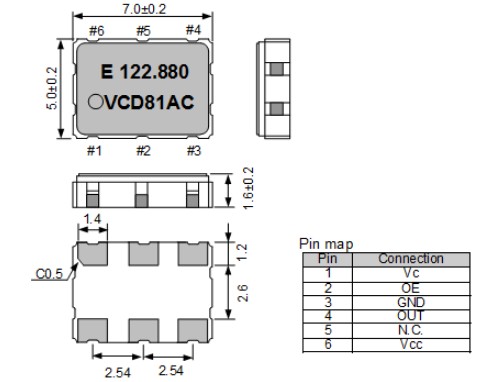

VG7050CDN压控晶振接触贴片晶振的人一看型号都知道对应的是7.0x5.0mm封装,厚度超薄仅1.6mm,选用6个焊接脚位.自身具有电源电压控制功能,为广大用户提供0.165V~3.3V电压,具有高稳定精度±50×10-6Min.范围.VG7050CDN压控晶振满足各领域不同产品需求提供85M~170宽频率范围,同时接受特殊频率定制.
