Silicon集团为低电源电压配置低功耗晶体振荡器
来源：http://m.hneyq.com 作者：亿金电子 2019年11月14
Silicon晶振公司是一家专业生产芯片和晶振晶体元件的制造商,致力于为用户提供产品软件和解决方案,致力于实现更智能,更互联的世界.在与世界各地的供应商打交道时,致力于达到最高标准的产品质量和商业诚信.
Silicon重视创造力,简洁性,真实性和多样性.为全球用户打造高精密,低功耗,高性能的石英贴片晶振产品,多种产品类型从晶体谐振器到晶体振荡器满足客户需求.Silicon集团为低电源电压配置低功耗晶体振荡器.
TS3001/TS3002等低功耗,低电压CMOS晶体振荡器的额定工作电压为1V,消耗的电源电流低至1µA.TS3001/TS3002有源晶振的工作VDD电压范围为0.9V–1.8V,在较高电源电压下运行的系统也可以利用以下低电源电流：该微功耗振荡器,通过向工作电路中添加一些廉价的晶体管来实现.
在下面的电路中,Q2从较高的V+电压降低电压,以降低的电压为TS3002振荡器提供电源.的Q1的VBE电压为Q2的VBE提供补偿电压,从而提供一些温度跟踪.可以更改值R1和R2以针对其他V+电压范围优化设计,如表1所示.
Q3与R5一起提供输出电平转换功能,因此,如果出现以下情况,则输出电压可以摆动至V+：需要.选择Q3是因为其低输出电容（VDS=15V时指定为3pF;VDS=3V）.可以降低R5的值以增加正摆率,但以电流为代价从V+中提取.在R5=220k的情况下,在FOUT的上升沿期间,trise=2.2µs.
亿金电子代理Silicon晶振,Silicon晶体振荡器,提供优异的产品性能,保证全新原装,快速的交货期确保用户的使用交期零耽搁.亿金电子还代理美国CTS晶振,Abracon晶振,FOX晶振,IDT晶振等品牌.型号规格一应俱全,总有一款适合你.
Silicon重视创造力,简洁性,真实性和多样性.为全球用户打造高精密,低功耗,高性能的石英贴片晶振产品,多种产品类型从晶体谐振器到晶体振荡器满足客户需求.Silicon集团为低电源电压配置低功耗晶体振荡器.
TS3001/TS3002等低功耗,低电压CMOS晶体振荡器的额定工作电压为1V,消耗的电源电流低至1µA.TS3001/TS3002有源晶振的工作VDD电压范围为0.9V–1.8V,在较高电源电压下运行的系统也可以利用以下低电源电流：该微功耗振荡器,通过向工作电路中添加一些廉价的晶体管来实现.
在下面的电路中,Q2从较高的V+电压降低电压,以降低的电压为TS3002振荡器提供电源.的Q1的VBE电压为Q2的VBE提供补偿电压,从而提供一些温度跟踪.可以更改值R1和R2以针对其他V+电压范围优化设计,如表1所示.

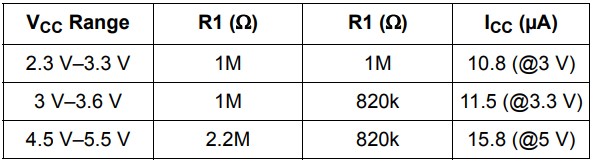

表1.各种VCC范围的R1和R2值

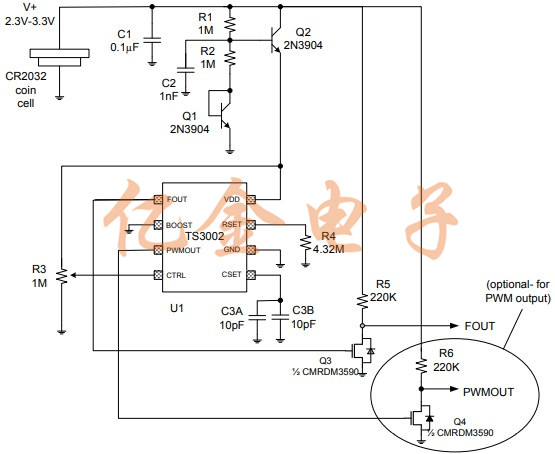

图1.从CR2032纽扣电池工作的TS3002
Silicon Labs对我们的晶振产品质量,社会和环境管理系统采用严格的过程控制和持续改进.节约能源和宝贵资源,设计更小,更节能的SMD晶振,投资可持续技术,为更清洁,更健康的环境做出贡献,具有良好的商业意义.亿金电子代理Silicon晶振,Silicon晶体振荡器,提供优异的产品性能,保证全新原装,快速的交货期确保用户的使用交期零耽搁.亿金电子还代理美国CTS晶振,Abracon晶振,FOX晶振,IDT晶振等品牌.型号规格一应俱全,总有一款适合你.
