ConnorWinfield的新型FT9-CC-2BAP补偿模块

来源：http://m.hneyq.com 作者：亿金电子 2024年03月19
ConnorWinfield的新型FT9-CC-2BAP补偿模块
Connor-Winfield的FT9-CC系列模块代表了高精度频率控制的新方法，当连接到输入的10MHz MCLK信号时，提供两个同步和转换时钟输出。这款高度集成的模块将数控振荡器（NCO）系统与APLL系统相结合，后者可转换输入的10MHz 3.3V MCLK源信号，并以板载低相位噪声VCXO压控晶振产生的频率产生多达两路锁相时钟输出。该模块需要一个外部10MHz 3.3V信号，该信号可以来自OCXO或10MHz TCXO，为用户确定系统的性能特征提供了极大的灵活性。该模块的特殊之处在于，它可以接受来自温度检测使能（TSE）OCXO或TCXO的信息，并自动产生补偿频率偏移调整，以降低TSE MCLK振荡器的热不稳定性，从而能够在工作温度范围内达到亚PPB稳定性能。初始参数在工厂预设，包括基于板载低相位噪声VCXO的输出频率。
FT9-CC石英晶振是一个高度集成的时钟频率转换模块，设计用于接收10MHz参考输入，并产生多达两个频率转换的单端时钟输出，相位锁定到输入的10MHz信号。这款高精度相位和频率同步解决方案利用其片上基频VCXO支持低相位噪声频率时钟转换。FT9-CC支持几乎任何10 MHz 3.3V时钟信号作为模块的输入，以转换为输出频率。然而，FT9-CC石英晶体振荡器的主要特点是其自动校准功能，用于校准和校正频率偏移，以补偿在专门提供的外部支持OCXO和TCXO模型中发现的热漂移。FT9-CC使用预编程温度感应使能（TSE）时钟模块，可以自动读取温度传感器值并自动计算TSE模块的热不稳定性，以补偿TSE模块的热漂移，而无需外部微控制器。在额定工作温度范围内，OCXO TSE模块可以补偿至0.3ppb。内部纪律VCXO为两路单端时钟输出提供相位噪声和抖动性能输出特性，在最高156.25MHz的频率下具有出色的抖动性能，可以在输出端口用6位和14位分频器值进一步分频。
该产品可用于支持无线系统、IEEE 1588v2和任何需要频率转换的应用中使用的高稳定性频率基准。

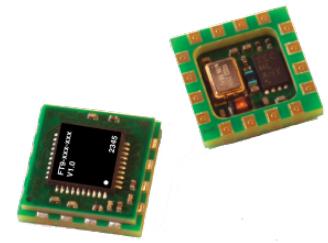

ConnorWinfield的新型FT9-CC-2BAP补偿模块
FT9-CC产品特征：
9.2x9.2mm毫米16引脚QFN表贴封装
锁相至输入的10MHz主时钟输入
从内部VCXO产生最多两（2）个单端低抖动时钟输出
内部VCXO支持高达156.25MHz的时钟输出频率范围
内部VCXO频率的6位和14位输出分频器
外部可校正温度检测使能（TSE）模块的自动补偿
用于系统通信的I2C接口。
3.3V直流电源电压
-40°C至105°C工作温度范围
输出逻辑:LVCMOS有源晶振
符合RoHS标准/无铅
应用程序：
●高稳定性时钟
●主参考时钟（PRTC）【g . 8272】
●电信大师【G.8273.1】
●电信边界时钟【G.8273.2】
●无线，5G基站，通信，网络同步、IEEE1588，软件定义无线电
●GNSS受规振荡器
●NTP Stratum 0标准

原厂代码 进口晶振 型号 频率 工作温度
T602-025.0M ConnorWinfield晶振 T6 25MHz -40°C ~ 85°C
T602-020.0M ConnorWinfield晶振 T6 20MHz -40°C ~ 85°C
T602-010.0M ConnorWinfield晶振 T6 10MHz -40°C ~ 85°C
T604-020.0M ConnorWinfield晶振 T6 20MHz -40°C ~ 85°C
T604-030.72M ConnorWinfield晶振 T6 30.72MHz -40°C ~ 85°C
TB522-100.0M ConnorWinfield晶振 TB 100MHz 0°C ~ 70°C
T604-012.8M ConnorWinfield晶振 T6 12.8MHz -40°C ~ 85°C
T605-030.72M ConnorWinfield晶振 T6 30.72MHz -40°C ~ 85°C
T604-010.0M ConnorWinfield晶振 T6 10MHz -40°C ~ 85°C
T602-030.72M ConnorWinfield晶振 T6 30.72MHz -40°C ~ 85°C
T602-019.44M ConnorWinfield晶振 T6 19.44MHz -40°C ~ 85°C
T602-038.88M ConnorWinfield晶振 T6 38.88MHz -40°C ~ 85°C
T602-019.2M ConnorWinfield晶振 T6 19.2MHz -40°C ~ 85°C
T200F-040.0M ConnorWinfield晶振 T200 40MHz -40°C ~ 85°C
TB602-038.88M ConnorWinfield晶振 TB 38.88MHz -40°C ~ 85°C
TB512-052.0M ConnorWinfield晶振 TB 52MHz 0°C ~ 70°C
TB522-080.0M ConnorWinfield晶振 TB 80MHz 0°C ~ 70°C
TB524-100.0M ConnorWinfield晶振 TB 100MHz 0°C ~ 70°C
TB512-050.0M ConnorWinfield晶振 TB 50MHz 0°C ~ 70°C
TL602-024.576M ConnorWinfield晶振 TL602 24.576MHz -40°C ~ 85°C
DOT050F-012.8M ConnorWinfield晶振 DOT050F 12.8MHz 0°C ~ 70°C
DOT050F-019.2M ConnorWinfield晶振 DOT050F 19.2MHz 0°C ~ 70°C
DOT050F-019.44M 康纳温菲尔德晶振 DOT050F 19.44MHz 0°C ~ 70°C
DOT050F-020.0M ConnorWinfield晶振 DOT050F 20MHz 0°C ~ 70°C
DOT050V-019.44M ConnorWinfield晶振 DOT050V 19.44MHz 0°C ~ 70°C
TB602-049.152M ConnorWinfield晶振 TB 49.152MHz -40°C ~ 85°C
T200F-020.0M ConnorWinfield晶振 T200 20MHz -40°C ~ 85°C
T604-040.0M ConnorWinfield晶振 T6 40MHz -40°C ~ 85°C
T200F-024.576M ConnorWinfield晶振 T200 24.576MHz -40°C ~ 85°C
T200F-010.0M ConnorWinfield晶振 T200 10MHz -40°C ~ 85°C
TL602-020.0M ConnorWinfield晶振 TL602 20MHz -40°C ~ 85°C
DOT050V-010.0M ConnorWinfield晶振 DOT050V 10MHz 0°C ~ 70°C
DOT050V-019.2M ConnorWinfield晶振 DOT050V 19.2MHz 0°C ~ 70°C
DOT050V-020.0M ConnorWinfield晶振 DOT050V 20MHz 0°C ~ 70°C
DOT050F-010.0M ConnorWinfield晶振 DOT050F 10MHz 0°C ~ 70°C
TB514-052.0M ConnorWinfield晶振 TB 52MHz 0°C ~ 70°C
TB514-054.0M ConnorWinfield晶振 TB 54MHz 0°C ~ 70°C
TB524-080.0M ConnorWinfield晶振 TB 80MHz 0°C ~ 70°C
TB512-054.0M ConnorWinfield晶振 TB 54MHz 0°C ~ 70°C
T604-019.44M ConnorWinfield晶振 T6 19.44MHz -40°C ~ 85°C
DOT050V-012.8M ConnorWinfield晶振 DOT050V 12.8MHz 0°C ~ 70°C
T604-025.0M ConnorWinfield晶振 T6 25MHz -40°C ~ 85°C
T604-038.88M ConnorWinfield晶振 T6 38.88MHz -40°C ~ 85°C
TB514-050.0M ConnorWinfield晶振 TB 50MHz 0°C ~ 70°C
T602-040.0M ConnorWinfield晶振 T6 40MHz -40°C ~ 85°C
TB602-050.0M ConnorWinfield晶振 TB 50MHz -40°C ~ 85°C
T604-019.2M ConnorWinfield晶振 T6 19.2MHz -40°C ~ 85°C
T602-012.8M ConnorWinfield晶振 T6 12.8MHz -40°C ~ 85°C
TB604-050.0M ConnorWinfield晶振 TB 50MHz -40°C ~ 85°C
TB612-052.0M ConnorWinfield晶振 TB 52MHz -40°C ~ 85°C
TB612-054.0M ConnorWinfield晶振 TB 54MHz -40°C ~ 85°C
TB622-080.0M ConnorWinfield晶振 TB 80MHz -40°C ~ 85°C
TB622-100.0M ConnorWinfield晶振 TB 100MHz -40°C ~ 85°C
TB614-050.0M ConnorWinfield晶振 TB 50MHz -40°C ~ 85°C
TB614-052.0M ConnorWinfield晶振 TB 52MHz -40°C ~ 85°C
TB614-054.0M ConnorWinfield晶振 TB 54MHz -40°C ~ 85°C
TB624-080.0M ConnorWinfield晶振 TB 80MHz -40°C ~ 85°C
TB624-100.0M ConnorWinfield晶振 TB 100MHz -40°C ~ 85°C
TB612-050.0M ConnorWinfield晶振 TB 50MHz -40°C ~ 85°C
T622-040.M ConnorWinfield晶振 T6 40MHz -40°C ~ 85°C
TVB602-050.0M ConnorWinfield晶振 TVB 50MHz -40°C ~ 85°C
