Abracon低功率HCSL清晰时钟振荡器AK2LPHAF1-156.2500T3
来源：http://m.hneyq.com 作者：亿金电子 2024年04月19
Abracon低功率HCSL清晰时钟振荡器AK2LPHAF1-156.2500T3

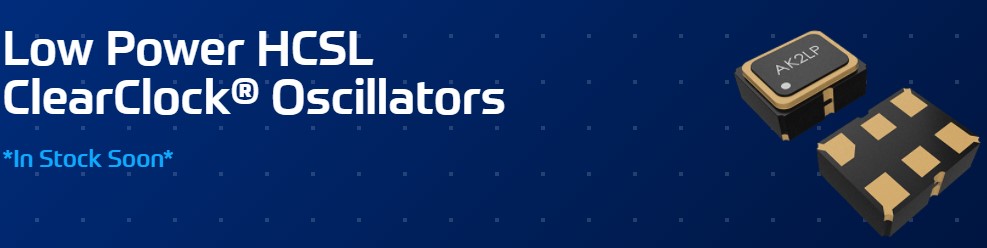

低功率HCSL清晰时钟振荡器AK2LP/AK3LP，这是我们ClearClock系列产品的延伸。它们是低功耗HCSL SMD XO，提供行业标准的3.2x2.5mm和2.5x2.0mm贴片晶振封装尺寸。它们的典型电源电流低至12-15mA。，
低功耗HCSL（LP-HCSL）最初是为了最大限度地降低传统HCSL驱动器的功耗而开发的。然而，LP-HCSL提供了一系列额外的优势，包括驱动长走线时的性能增强、交流耦合简化、对板载空间的需求减少、电路板布线更容易以及物料清单（BOM）成本降低。值得注意的是，重要的是要强调HCSL接收器无法区分传统的HCSL驱动程序和LP-HCSL驱动程序。此外，该产品集成了端接电阻，无需外部元件，该有源晶振非常适合PCIe应用。LP-HCSL不仅节省了大量电能，而且在驱动延长走线、节省电路板空间、降低BOM费用以及方便处理交流耦合传输线路方面表现出色。
主要优势：最宽温度范围:-40℃至+85℃，最严格的公差：25ppm，1.8V、2.5V、3.3V、1.71V至3.63V连续电源电压选项
产品特征：
超低均方根抖动:典型值117fs
提供100MHz至156.25MHz之间的行业标准频率
行业标准尺寸：3.2x2.5x1.0mm和2.5x2.0x1.0mm石英晶振
基于三次泛音、石英晶体技术
输出使能（Pad 1或Pad 2高电平有效）选项可用
应用程序：
光学收发器和模块
数据中心、存储和服务器
网络交换机和网关
100克/200克/400克/800克以太网
光纤通道/SONET/SDH/PCIe
工业和FPGA应用
测试和测量
| Series | Solution Type | Output | Jitter | Package Size | Frequency | Frequency Stability Options |
| AK2LP | ClearClock XO | HCSL | 117fs RMS | 2.5 x 2.0 x 1.0mm | 100 - 156.25 MHz | ±15 / ±20 / ±25 ppm |
| AK3LP | ClearClock XO | HCSL | 117fs RMS | 3.2 x 2.5 x 1.0mm | 100 - 156.25 MHz | ±15 / ±20 / ±25 ppm |
| 产品编码 | 进口晶振 | 型号 | 长度 | 宽度 | 高度 |
| AK2ADDF1-100.0000T | Abracon | AK2A | 2.5mm | 2mm | 1mm |
| AK2ADDF1-156.2500T | Abracon | AK2A | 2.5mm | 2mm | 1mm |
| AK2ADDF1-200.0000T | Abracon | AK2A | 2.5mm | 2mm | 1mm |
| AK2APAF1-100.0000T | Abracon | AK2A | 2.5mm | 2mm | 1mm |
| AK2APAF1-156.2500T | Abracon | AK2A | 2.5mm | 2mm | 1mm |
| AK2APAF1-200.0000T | Abracon | AK2A | 2.5mm | 2mm | 1mm |
| AK2LPHEF1-100.0000T | Abracon | AK2L | 2.5mm | 2mm | 1mm |
| AK2LPHEF1-156.2500T | Abracon | AK2L | 2.5mm | 2mm | 1mm |
| AK3ADAF1-155.5200 | Abracon | AK3A | 3.2mm | 2.5mm | 1.1mm |
| AK3ADAF1-200.0000 | Abracon | AK3A | 3.2mm | 2.5mm | 1.1mm |
| AK3ADDF1-100.000T3 | Abracon | AK3A | 3.2mm | 2.5mm | 1.1mm |
| AK3ADDF1-125.0000 | Abracon | AK3A | 3.2mm | 2.5mm | 1.1mm |
| AK3ADDF1-125.0000T | Abracon | AK3A | 3.2mm | 2.5mm | 1.1mm |
| AK3ADDF1-155.5200 | Abracon | AK3A | 3.2mm | 2.5mm | 1.1mm |
| AK3ADDF1-155.5200T | Abracon | AK3A | 3.2mm | 2.5mm | 1.1mm |
| AK3ADDF1-156.2500T3 | Abracon | AK3A | 3.2mm | 2.5mm | 1.1mm |
| AK3ADDF1-212.500T3 | Abracon | AK3A | 3.2mm | 2.5mm | 1.1mm |
| AK3APAF1-100.0000T | Abracon晶振 | AK3A | 3.2mm | 2.5mm | 1.1mm |
| AK3APAF1-156.2500T | Abracon | AK3A | 3.2mm | 2.5mm | 1.1mm |
| AK3APAF1-212.2500T | Abracon | AK3A | 3.2mm | 2.5mm | 1.1mm |
| AK3LPHEF1-100.0000T | Abracon | AK3L | 3.2mm | 2.5mm | 1mm |
| AK3LPHEF1-156.2500T | Abracon | AK3L | 3.2mm | 2.5mm | 1mm |
